标题Socket 370CPU的安装设置
栏目硬件周刊
作者熊云飞
发布1999年第5期20版
  一、认识Socket 370赛扬处理器
  Intel公司1月5日正式推出新型的赛扬处理器——Socket 370和支持它的440ZX芯片组。从本质上说,它仍然使用了Slot 1架构的赛扬内核,只不过采用了Socket架构的全新PPGA封装方式(

),使之具有安装容易价格更低的优越性,在性能上和Slot 1架构的赛扬处理器没有区别。

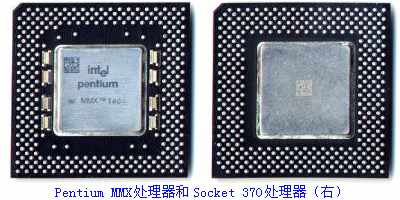

  可以看到PGA封装的Socket 370在外形上很像黑金刚的Pentium MMX CPU,但它的针脚麻点分布比黑金刚要多一圈,有370根的引脚,而黑金刚只有321脚,从而决定了Socket 370 CPU无法使用Socket7的插槽。在它的表面除了标志的缺角外,在同侧另一角也缺一根针,可正确的安装而不致插错针脚。另外Socket 370内置了128KB的二级缓存,CPU顶部核心部分比黑金刚要大许多。在CPU引脚一面,标注 “Intel Celeron”表明它是一颗PⅡ 级赛扬处理器,其中包括产地、序号、生产日期等。
  二、认识Socket 370主板
  Socket 370主板在外观布局上和Slot 1主板很相似,理论上Slot 1主板支持的特性它都支持。

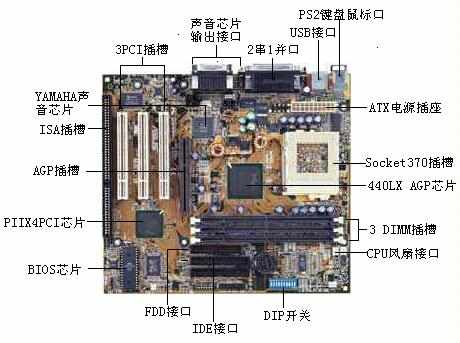

所示为华硕的MEL-M Socket 370主板,采用Intel 440LX芯片组,内置YAMAHA声音芯片。
  芯片组针对Socket 370处理器,Intel推出了相应的440ZX支持芯片组,有440ZX-66和440ZX两种,后者以440BX为核心,支持100MHz外部频率,而前者只支持66MHz。由于性能和设计制造工艺相近,许多厂商只要对原有的440LX和440BX芯片组的主板稍加改动,把Slot 1插槽替换成Socket 370插槽即可完成产品换代,因而现在多数Socket 370主板都是基于LX或BX芯片组的。在兼容Slot1芯片组方面,VIA(威盛)电子的Apollo Pro及最新的Apollp Pro Plus芯片组都支持Socket 370处理器。

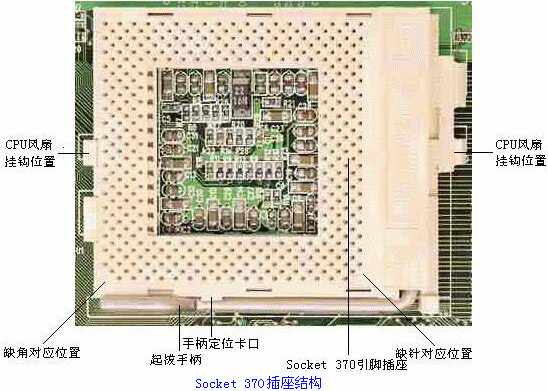

  Socket 370插槽。PPGA赛扬处理器的安装紧固部件,功能和外形与Socket 7架构的插槽一样,只不过插孔多了一圈,而且靠起拔器手柄一边的两个角都少一根针孔,分别对应CPU的相应位置(

)。
  主板结构Socket 370主板大都使用了MicroATX结构,集成显卡或声卡芯片而相应减少扩展槽数目,但它仍兼具ATX电源结构的各种特征。
  Socket 370主板其他结构和PⅡ主板相似,就不再赘述。

列出了部分面市的Socket370主板,供广大读者参考。
  三、认识Socket 370转接卡

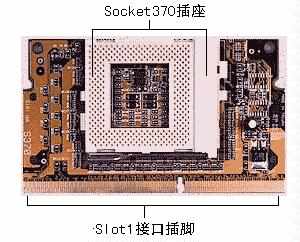

  对于Socket 370仅支持赛扬处理器的局限性,及兼顾当前PⅡ主板的升级,许多主板厂商都推出了Socket 370—Slot1的转接卡。PPGA封装的处理器插入卡上的Socket 370插槽,就能够在Slot 1主板上使用Socket 370的赛扬。图4为台湾承启公司推出的转换卡,支持66/100MHz,外频最高433MHz的赛扬处理器,1.3~2.05伏的电压调节。
  四、安装Socket 370赛扬处理器
  Socket 370的安装和Socket 7 CPU安装相同,本文仅以华硕MEL-M主板为例简述赛扬366 CPU的安装过程。
  1)安装前用手碰触机箱外壳或其他导电设备,减少身体所带的静电,避免静电对计算机部件的损害。
  2)从防静电袋中取出MEL-M主板,放在防静电袋上,找到Socket 370插座位置。
  3)把Socket 370插座的起拔器手柄稍向右移出,使手柄脱离插座卡口位,然后向上提起使手柄与插座成垂直位置。
  4)打开CPU包装盒,取出赛扬366处理器,找到CPU的缺角位置。
  5)将CPU的缺针和缺角位置分别对应Socket 370插座的相同位置,将CPU针脚插入相应插座针孔中,如位置不对,针脚将无法插入,注意不要强力插拔,以免损伤针脚。
  6)将起拔手柄向下压,直至手柄卡口位置压住不松动,CPU被固定在插座上。
  7)将CPU风扇的自带电源线连接到风扇2芯接口上,另一端3芯插头插在主板集成的风扇电源接针上,Socket 370风扇安装完成。


  五、安装Socket 370转接卡
  Socket 370转接卡安装和Slot 1架构的PⅡ CPU安装相似,这里假定PⅡCPU的支撑架已安装。
  1)用手触摸机箱外壳或其他导电设备,消除身体静电。
  2)用防静电袋中取出转接卡,置于防静电袋上打开Socket 370插座手柄。
  3)按对应方向把CPU插入Socket 370槽中,并按下起拔手柄,CPU安装完成。
  4)关闭主机电源,并将电源插头拔下。
  5)用手握住转接卡的PCB板两端,将Socket 370 CPU正面,面对主板上的440BX(LX)芯片组。

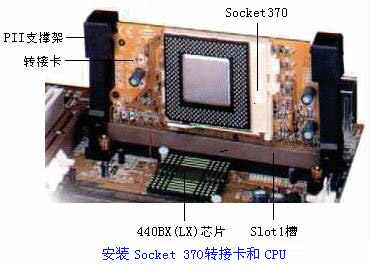

  6)沿着CPU支撑架引导槽将转接卡向下插入Slot1的槽内,均匀用力直到金手指完全插入Slot1插槽中(见图6),并确定转接卡没有松动。


6 安装Socket 370转接卡和CPU
  7)将CPU自带的风扇电源插头与主板上风扇电源接口连接,转接卡安装完成。
  对于散片的Socket 370赛扬处理器,除使用专用的散热风扇外,也可直接使用Pentium级CPU散热风扇,其安装简述如下:
  1)在安装好的CPU表面和风扇散热片底面均匀涂上导热硅脂,以确保良好的散热。如没有硅脂,也可直接进入下一步。
  2)将散热风扇自带的压接弹片一端钩住 Socket 370插座的风扇挂钩位置上,并移动使散热片完全覆盖CPU表面。
  3)一手轻按住风扇及散热片,一手将风扇另一端的活动弹片向下压,直到挂住Socket 370插座另一端的风扇挂钩位置上,将风扇固定在CPU上。4)把风扇电源插头与机箱电源输出的四芯D型12V的电源插座相连接,CPU风扇安装完成。
  六、主板硬件设置
  虽然已正确安装了主板和CPU,但要让它正常工作必须进行硬件设置。华硕MEL-M主板采用了10组DIP开关,通过“OFF”、“ON”两种状态调整CPU状态,这与传统跳线的“开路”和“短路”的原理是相同的,但设置更为简便,图7为MEL-M主板DIP开关的调整状态。


 DIP开关状态
  华硕MEL-M主板最大可设定8倍外频,理论上可支持到533MHz的PPGA赛扬处理器,外频为标准的66MHz,由于采用440LX芯片组,因而不支持100MHz及以上外频。
  华硕主板的跳线方式虽然直观,但比较烦琐,初学者适应较困难。目前许多主板都在使用简易跳线或免跳线技术,可以轻松由系统BIOS自动侦测CPU的电压、倍频和时钟,让系统自动稳定地运行。至此硬件跳线设定完成,基于Socket 370处理器的主机系统安装完毕。
  七、其他说明
  超频。对于一个安全运行的主机系统,超频在一定程度上是对其性能的充分应用,这也是DIY爱好者热衷所在。赛扬系列CPU如SL2QG266、SL2WM和SL32A的300A都能够稳定运行在100MHz的外频下,但从现有资料分析,Socket 370赛扬并没有像它的前辈一样具有非凡的超频能力,但它仍能稳定运行在75/83MHz的外频下。即便有能跑在100MHz外频的Socket370,在500MHz以上频率时对主板、内存、硬盘、显示卡等设备有极高的要求。所以说超频也要适可而止,超频只是一种手段,不是最终目的选择。目前Socket 370主板根据采用芯片组的不同,价格也存在较大差异,虽然440ZX-66和440LX提供了廉价的解决方案,但100MHz外频处理器的发展趋势,宜选择440BX芯片组或Apollo pro系列芯片组系列的主板,以备提供对未来的赛扬处理器的支持。尽管如此,Socket 370相对Slot 1架构的主板,可扩展性还是小得多,所以,笔者建议在资金允许的情况下选择Slot 1的主板,只要加一块百元左右的转接卡,即可同时支持PⅡ和Socket 370处理器,为将来升级留下弹性空间。
