编者按：DDE(Dynamic Data Exchange)动态数据交换是OLE方式的前身，当前主流的开发工具(VB、VC、PB等)大都支持此功能，我们使用它可以很方便地实现工业控制。下面，我们就以北京首都国际机场污水处理厂的语音报警系统为例，介绍它的实现方法。
北京首都国际机场污水处理厂设备运行控制采用基于AB公司SLC500(AB公司的可编程控制器型号)的计算机控制系统。全厂设备采用远程控制，由工作人员在中央控制室发布命令控制设备运转(如：根据集水井液位控制水泵启停等)，大大减轻了工作人员的劳动强度。但是同时由于设备出现故障时只显示故障信息而没有声音报警，给工作人员及时发现问题带来很大不便。我对系统进行分析后，利用VB编程通过DDE与工控系统通讯，实现了语音报警功能。下面就向大家做个介绍。
1.通讯系统分析

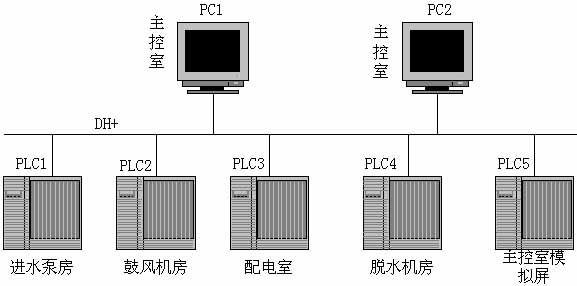

该系统为工业DH+网，系统硬件环境由两台安装1784-KTx通讯卡的工控PC机和五台SLC500(AB公司的可编程控制器型号)组成，其结构如图(
)1所示：
PC机上的通讯软件和工业组态软件分别为RSLINX和RSVIEW。它们之间的通讯采用DDE技术。所以我只要知道提供DDE服务的Application、Topic、Item就可以在VB开发环境下利用的相关控件与RSLINX及RSVIEW进行通讯了。
2.语音提示报警功能的实现
语音播放可以支持WAV或MP3格式的声音文件，由于MP3文件体积小所以我选用这种格式。从网站下载一个Activex控件用于播放语音，此控件为MP3Play.OCX，很容易找到。下一步是录制语音，先用Windows中的录音机将所需的提示语音录成WAV格式，再用MP3转换器将其转成MP3格式。

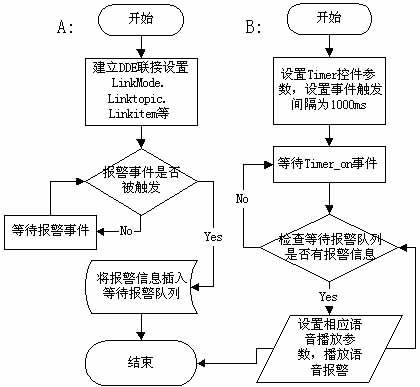

3.程序总体结构图(图(
)2)
A部分主要说明：DDE的建立以及出现报警后将报警信息插入到报警队列最后。报警队列是等候报警的信息的排队。因为计算机在广播报警信息时一次只能广播一条，建立报警队列后同时发生的报警将等候上一条播完后再广播。
B部分主要说明：定时在报警队列中检查及有报警信息后的播放过程。
4.程序设计
下面举一个实例说明程序的实现。无论何种原因，当进水泵房故障停机时，PC机报警“进水泵故障！”。
首先建立好“进水泵故障！”的语音文件存为alarm.mp3，随后建立一个标准VB程序，在Form1上添加一个Timer控件用于控制程序循环，一个Mp3Play控件用于播放报警文件，一个Label控件用于建立DDE通讯，一个Listbox控件用于建立报警队列。Name属性均为默认，listbox 的visible属性设为False。
在Form1_load事件中加入如下代码：
Private Sub Form1_load()
Label1.LinkTopic=“rtdata|airportauto” '设立DDE连接通道
Label1.LinkItem=“plc1\f101”
'设定连接项目为进水泵故障，此项根据连接项目的不同而不同，如果你使用的是RSVIEW则在TAG EDITER中可以找到与PLC数据点相对应的LinkItem
Label1.LinkMode=1 '自动连接
Timer1.interval=1000 '设定循环周期为1秒
Timer1.enable=true '打开定时器
End sub
在Label1的Label1_Change()中加入如下代码：
Label1_Change()
dim i as integer
if label.caption=1 then '如果变为报警状态则
For i=0 to listbox1.listcount-1 '检查队列，有此信息则不插入信息
If “alarm”=listbox1.list(i)then Exit sub
Next i
Listbox.AddItem(“alarm”)'插入新报警信息到队列最后
End sub
在Timer1的On_Timer事件中加入如下代码：
Private Sub Timer1_Timer()
Dim retcode As Integer
Dim temstring As String
If LISTBOX1.ListCount = 0 Then Exit Sub '检查队列是否为空
remstring = LISTBOX1.List(0)'取出第一条报警信息
LISTBOX1.RemoveItem(0) '将该条移出报警信息队列
On Error GoTo error_handle
retcode = Mp3Play.Open(App.Path+remstring +“.mp3”，“”)
retcode = Mp3Play.Play '播放语音报警
Exit Sub
error_handle:'错误处理
retcode = Error
soundable = True
Resume Next
End Sub
好了！软件完成，在RSLINX和RSVIEW运行之后启动该程序，就可以实现进水泵故障的语音报警了。上面只是个例子，在功能上及用户界面上都很不完善，但是利用同一方法可以实现在线设备的监视及信号采集等工作，如果你有兴趣可以深入了解一下。
