标题轻轻松松学跳线
栏目硬件周刊
作者老鸟
发布2001年25期
  “电脑点不亮?是不是跳线跳得不对?要超频?将主板上的跳线跳一下就可以啦!”这样的话语,可能你经常都能够听到吧?实际上这都是在讲电脑的跳线。这些对老鸟而言很简单,但初学者可能就要问了,电脑为什么要跳线呢?跳线的目的是什么呢?软跳线又是指什么呢?今天我们就一起来探讨一下。
  我们来看看跳线和CPU的关系:每块主板都能支持一定范围内的CPU(即频率的大小),因此你必须通过跳线来使你的CPU正常运行。主板上的跳线大部分是改变主板的外频或倍频,从而达到调整CPU频率的目的。在主板上,跳线主要分三种:插针式跳线、DIP跳线和软跳线。另外,除主板上的跳线外,电脑里还有一些设备需要跳线。跟着往下看,相信你会明白的。
  插针式跳线
  所谓插针式跳线是指采用插针连接来改变有关参数的方式(如图1)。(

1)
  这是一种使用最早的改变CPU频率的跳线方式,从早期到现在的很多主板都在用。这种方式的最大好处就是直观。需要注意的是,在主板上,这种跳线有可能是一组,也有可能是几组。现在主板上的跳线可能是CPU的倍频一组,而外频又是一组。有的主板就只有外频一组跳线,而倍频是主板自动识别的(你不能够随意调整)。不论几组,主板说明书和主板上都有详细介绍,这个可一定要看才行哟。
  我们来看个实例,图1是一个典型的调节外频的跳线。每一组插针都是以数字来表示的,每两个插针的短接代表不同的外频。早期的主板有66/75/83/100MHz的外频,现在的主板可能还会有105/110/115/120/133/150MHz等外频,个别主板会分得更细,一般在主板上都印有详细的说明(如图2)。(

2)
  以一颗赛扬300的CPU为例,正常的情况下只要将跳线帽插到66MHz的位置上就可以了,如果你要超频,就插到相应的位置上如你要超83MHz外频,用跳线帽连接对应83MHz的两根针脚,就OK了。如果超频失败,只要将短接帽跳回原来的位置,重新启动电脑就可以恢复。至于调整倍频的插针,其原理和外频的一样,这里笔者不再赘述。
  CMOS清零跳线
  每块主板都有CMOS清零跳线,它的作用是将CMOS里的设置瞬间恢复默认值,以便让用户重新设置合理的参数。CMOS清零跳线也是插针式跳线的一种。软跳线的主板超频失败后,就要用到CMOS清零跳线,如图3。CMOS清零跳线是3根插针,一般情况下,1、2连接为正常,如果要清零,只需要将跳线帽拔下来插在2、3上,等待2秒插回原位就行了(具体情况请参照主板说明书)。简单吧?不过系统没什么问题,就千万别去清零。因为这时不仅仅将你错误的CPU频率清掉,同时也清掉了电脑的其它设置,切记。(

3)
  DIP跳线
  所谓DIP跳线是通过一组可拨动的小开关来改变一定的参数的跳线方式。这是一种在插针式跳线基础上的改良形式,和插针式没有本质的区别,只是让用户使用起来更方便、安全。因为插针式跳线有时跳线帽容易丢失或不小心插错,很不方便。DIP跳线和插针式一样,在主板上有一组和两组之分。
  如图4(

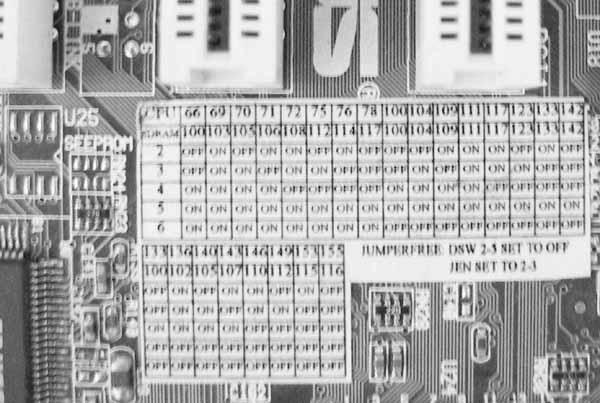

4)就是典型的DIP跳线开关,它的外形就像一个小的方盒,在主板上很容易找到,它调节的比率和范围同插针式的区别不大。在主板上也一般可以找到它的调节范围表(如图5)(

5),DIP一般是以开关的上代表“ON”,下代表“OFF”,因此在调节范围表里,我们就可以很清楚地知道不同的ON、OFF代表多少的外频(或倍频),不同的“ON”、“OFF”组合可以产生不同的外频(或倍频)。我们还是以赛扬300为例,调整它的外频,我们拨动DIP的第一组开关为“ON”的位置就表示66MHz,这时CPU就是在正常的频率范围,如果要提高外频,拨动第二组开关为“ON”,这时外频就是100MHz,很轻松地达到超频的目的。如果超频失败,将开关拨回原来的位置,重新启动电脑就可以恢复啦!笔者在此只是举例说明的,不是每一款主板都是固定第一组跳线“ON”就是66MHz的外频,具体该拨动哪一组开关达到你需要的频率,你要认真看说明书或主板上印的跳线说明。
  软跳线
  所谓软跳线是通过在CMOS里设置参数来调整一定的频率变化(注:一般开机自检后按Del键可进入CMOS)。它的界面如图6。(

6)
  软跳线实际上是前两种跳线的延伸,在原有的基础上更人性化,让复杂的人工跳线变得更直观。软跳线将跳线数据放到主板的BIOS芯片里,用户在CMOS里调节自己需要的参数,然后电脑通过数字调节的方式来改变CPU的频率。我们依旧用赛扬300为例,我们知道赛扬300的外频是66MHz的,那倍频就是4.5。图6就是正常的设置,首先把CPU Speed设置为Manual(进行手工设置CPU频率),(

7)其中CPU Ratio就是指CPU的倍频大小,你选到这个选项上,再按键盘的Page UP和Page DOWN两个键就可以上下调节倍频的大小(一般情况下处理器的倍频已锁,倍频设置错误可能死机,严重的会烧掉CPU!),而图中CPU Frequency是指CPU的外频是多少,在图中可以看出现在CPU是处在正常的范围值——66MHz。
  图7是将外频调到100MHz的界面(注意:这里只是举例,赛扬300一般不能运行在100MHz的外频下),这时你的CPU就变成100MHz(外频)×4.5(倍频)=450 MHz。是不是很容易?软跳线很适合于初学者。(

8)
  其它跳线
  其它需要跳线的设备有硬盘和光驱。它们跳线的目的可不是为了适应CPU的频率,而是用来调整主盘和从盘的关系。在硬盘或光驱的明显位置都会有主从盘的标识,英文字母“MA”表示主盘,而“SL”则表示从盘,你只要将跳线帽插到相应的位置就可以了,是不是很简单?
  图8是一块硬盘的背面接口,圆圈内是硬盘的主从盘跳线区,你可以在这里用跳线帽设置硬盘作为主盘还是从盘。需要声明的是,一般不要轻易设置硬盘为从盘,否则你可能不能正常进入系统。光驱的跳线原理和硬盘一样,跳线的接口也一样(如图9),(

9)唯一不同的是光驱的主从盘关系不像硬盘那样敏感,只要你不是以光驱来启动系统,跳线设置为主盘或从盘影响不大。
  合理地运用跳线将会让你的电脑拥有更好的性能。因此在实际操作中,不可以轻视它的作用。笔者也希望更多的电脑爱好者们能通过此文了解跳线的意义,正确调整你的电脑。同时也希望通过此文的启发,出现更多玩电脑不求人的DIYer一族。
