随着低价电脑风潮的盛行,整合型芯片组和主板在低端PC市场上渐渐成为了主流,众多厂商通过在主板芯片组内部整合一些硬件功能达到降低成本和占领市场的目的。说起目前比较普遍的整合技术,除了在芯片组内集成声卡、显示功能和ATA100外,网络与通讯功能也融入其中。如此一来,主板上扩展插槽的种类和数目也与日俱增。今天我们就来认识一下在通讯和网络方面的三种新接口技术:AMR、CNR和ACR。
一、AMR

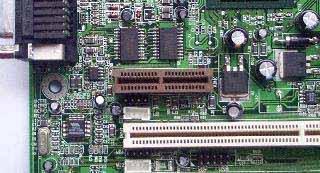

说起AMR(Audio Modem Riser,声音和调制解调器插卡)规范,它是1998年Intel公司发起并号召其它相关厂商共同制定的一套开放工业标准,旨在将数字信号与模拟信号的转换电路单独做在一块电路卡上。因为在此之前,当主板上的模拟信号和数字信号同处在一起时,会产生互相干扰的现象。而AMR规范就是将声卡和调制解调器功能集成在主板上,同时又把数字信号和模拟信号隔离开来,避免相互干扰。这样做既降低了成本又解决了声卡与Modem子系统在功能上的一些限制。由于控制电路和数字电路能比较容易集成在芯片组中或主板上,而接口电路和模拟电路由于某些原因(如电磁干扰、电气接口不同)难以集成到主板上。因此,Intel公司就专门开发出了AMR插槽,目的是将模拟电路和I/O接口电路转移到单独的AMR插卡中,其它部件则集成在主板上的芯片组中。AMR插槽的位置一般在主板上PCI插槽(白色)的附近,比较短(大约只有5厘米),外观呈棕色(
)。
最早体现Intel这一构思的产品当属它自己发布的810芯片组。因为在i810芯片组的ICH(输入输出控制芯片)中就整合了AC'97控制器和Modem控制器,只要搭配一块AMR声卡或一块AMR Modem卡就可以实现软声卡或软Modem的功能。不过由于现在绝大多数整合型主板上都集成了AC'97音效芯片,所以AMR插槽主要是与AMR Modem配合使用。
但由于AMR Modem卡比一般的内置软Modem卡更占CPU资源,使用效果并不理想,而且价格上也不比内置Modem卡占多大优势,故此AMR插槽正逐渐成为整合型主板的一块“鸡肋”。
二、CNR
为顺应宽频网络技术发展的需求,弥补AMR规范设计上的不足,Intel适时推出了CNR(Communication Network Riser,通讯网络插卡)标准。与AMR规范相比,新的CNR标准应用范围更加广泛,它不仅可以连接专用的CNR Modem,还能使用专用的家庭电话网络(Home PNA),并符合PC 2000标准的即插即用功能。最重要的是,它增加了对10/100MB局域网功能的支持,以及提供对AC’97兼容的AC-Link、SMBus接口和USB(1.X或2.0)接口的支持。另外,CNR标准支持ATX、Micro ATX和Flex ATX规格的主板,但不支持NLX形式的主板(AMR支持)。
从外观上看,CNR插槽比AMR插槽比较相似(也呈棕色),但前者要略长一点(
),而且两者的针脚数也不相同,所以AMR插槽与CNR插槽无法兼容。
在主板支持方面,目前只有基于Intel的815/815E芯片组的主板提供了CNR插槽,而且从i815E芯片组的南桥芯片ICH2所整合的功能可以看出,CNR支持的插卡类型有Audio CNR、Modem CNR、USB Hub CNR、Home PNA CNR、LAN CNR等。不过,基于i815芯片组(南桥芯片为ICH)的主板只能使用Audio CNR和Modem CNR两种插卡。虽然现在市场上还没有相应的CNR插卡产品问世,但随着i815(E)及其相关主板的日渐成熟,CNR的前景比较乐观。
三、ACR
ACR是Advanced Communiation Riser(高级通讯插卡)的缩写,它是VIA(威盛)公司联合AMD、3Com、Lucent(朗讯)、Motorola(摩托罗拉)、NVIDIA、Texas Instruments等世界著名厂商于今年6月推出的一项开放性行业技术标准,其目的也上为了拓展AMR在网络通讯方面的功能。ACR不但能够与AMR规范完全兼容,而且定义了一个非常完善的网络与通讯的标准接口。ACR插卡可以提供诸如Modem、LAN(局域网)、Home PNA、宽带网(ADSL、Cable Modem)、无线网络和多声道音效处理等功能。
由于现在很多主板上已经开始淘汰ISA插槽,所以ACR插槽也大多会设计放在原来ISA插槽的地方。ACR插槽采用120针脚设计,兼容普通的PCI插槽,但方向正好与之相反(
),这样可以保证两种类型的插卡不会混淆。作为一种新生事物,ACR的市场接受度要靠时间来检验。
尽管ACR和CNR标准都包含了AMR标准的全部内容,但这两者并不兼容,甚至可以说是互相排斥。两者最明显的差别是,CNR放弃了现有的基础架构,即放弃了对AMR标准的兼容,而ACR标准在增加了众多新功能的同时保留了与AMR的兼容性。到底谁是网络和通讯插卡标准竞争的最终赢家,让我们拭目以待!
