标题TM——5158彩显无显示故障一例

　　故障现象：
　　一台Super VGA、TM-5158彩显无显示，调节亮度、对比度皆不起作用，但开机电源指示灯亮，后来调节Screen电位器能看到屏幕中间有三条红、绿、蓝垂直竖线，此时调亮度、对比度电位器，R、G、B三条竖线有明暗变化。
　　故障分析及维修：

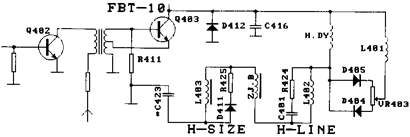

　　从故障现象看，电源指示灯亮，且有三条垂直竖线说明高压电路、场扫描电路、显象管附属电路皆正常，故障估计出在行扫描部分。此外，因是三条垂直竖线而不是一条垂直竖线，说明行偏转线圈工作正常。加电测量行扫描集成电路(TA2595)，各脚电压基本正常，开关电源输出为88V(正常值为45~135V)，栅极电压G1为-5V~-15V偏高(正常应为-27~-48V)，怀疑行输出管Q403性能不良，焊下测量无开路、短路现象，在线测量集电极电压为88V正常，逆程电容也正常，测行激励管Q402的各脚电压基本正常，行驱动、行线性、行大小、行校正(ZJ.B)线圈无开路现象，但测量行校正电容C423时(0.68μF/400V)，发现其无充放电现象，焊下测量，已被击穿开路，更换新品后，一切恢复正常。
