标题按Reset键导致显示器高压保护故障一例

　　故障现象：一台Casper TM-5156H彩显，字符图形显示正常，但当按计算机面板上的Reset键时，显示器无显示，换一台主机再试，故障依旧。

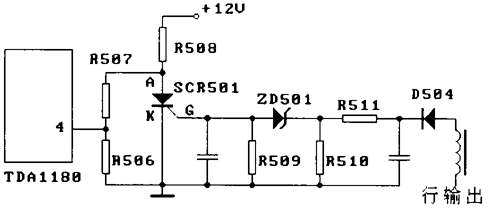

　　故障分析与排除：打开显示器启动计算机，按Reset键使故障出现。测量发现显示器电源输出电压正常，但行电路没有工作。用万用表测行扫描集成电路TDA1180的第4脚为低电平(处于高压保护状态)。该机的保护电路如图所示，其工作原理为：当阳极高压在正常范围内时，行输出变压器的行逆程脉冲经D504整流及电容滤波后的电压小于稳压二极管ZD501(11V)的反向击穿电压，此时流过ZD501的反向电流极小，在R509上产生的压降也很小，不足以使可控硅SCR501导通，行扫描集成电路TDA1180的第4脚是高电平(该电平是由+12V电压经R508、R507、R506分压所得)，此时TDA1180保护电路不工作。当由于某种原因使显像管的阳极电压上升，超过规定的极限值时，行逆程脉冲经整流后得到的电压也上升，该电压经R511、R510分压后加到ZD501上，其电压值超过稳压值时，稳压二极管被反向击穿，从而使反向电流变得很大。该电流在R509上产生较大的压降，加到可控硅SCR501的G极使其导通，此时R508相当于接地，R506上的电压很低，TDA1180第4脚变为低电平，启动保护电路工作，停止输出行信号，阳极高压消失，从而起到保护显像管的作用。
　　该显示器处于高压保护时，阳极高压并没有超出规定的极限值，估计可能是保护电路的某元件损坏或参数发生变化引起的。更换可控硅SCR501，故障依旧。将稳压二极管ZD501取下，更换一只新管，启动计算机反复按Reset键没有出现上述故障。由此找到产生该故障的原因是按Reset键时，行同步脉冲间断，使行频发生变化，阳极高压也发生相应变化(升高，未超出规定的极限值)，但由于稳压管ZD501的稳压值变小，稳压二极管反向击穿，使可控硅导通，集成电路TDA1180第4脚变成低电平，启动保护电路工作。
